Montaggio e manuale di installazione
Prima di procedere vi invitiamo a rileggere la compatibilità nei capitoli precedenti.
La procedura d’installazione, in questo caso inerente a sistemi Intel, è molto veloce in quanto bisogna semplicemente seguire pochi passi:
- bisogna innanzitutto montare i quattro standoff sul sistema di montaggio Intel
- poi installare le due placchette laterali Phanteks
- serrare le quattro viti con i fermi circolari filettati
- montare il dissipatore nella parte centrale facendo combaciare le viti con le testine filettate
- avvitare dall’alto tramite un cacciavite a testa lunga

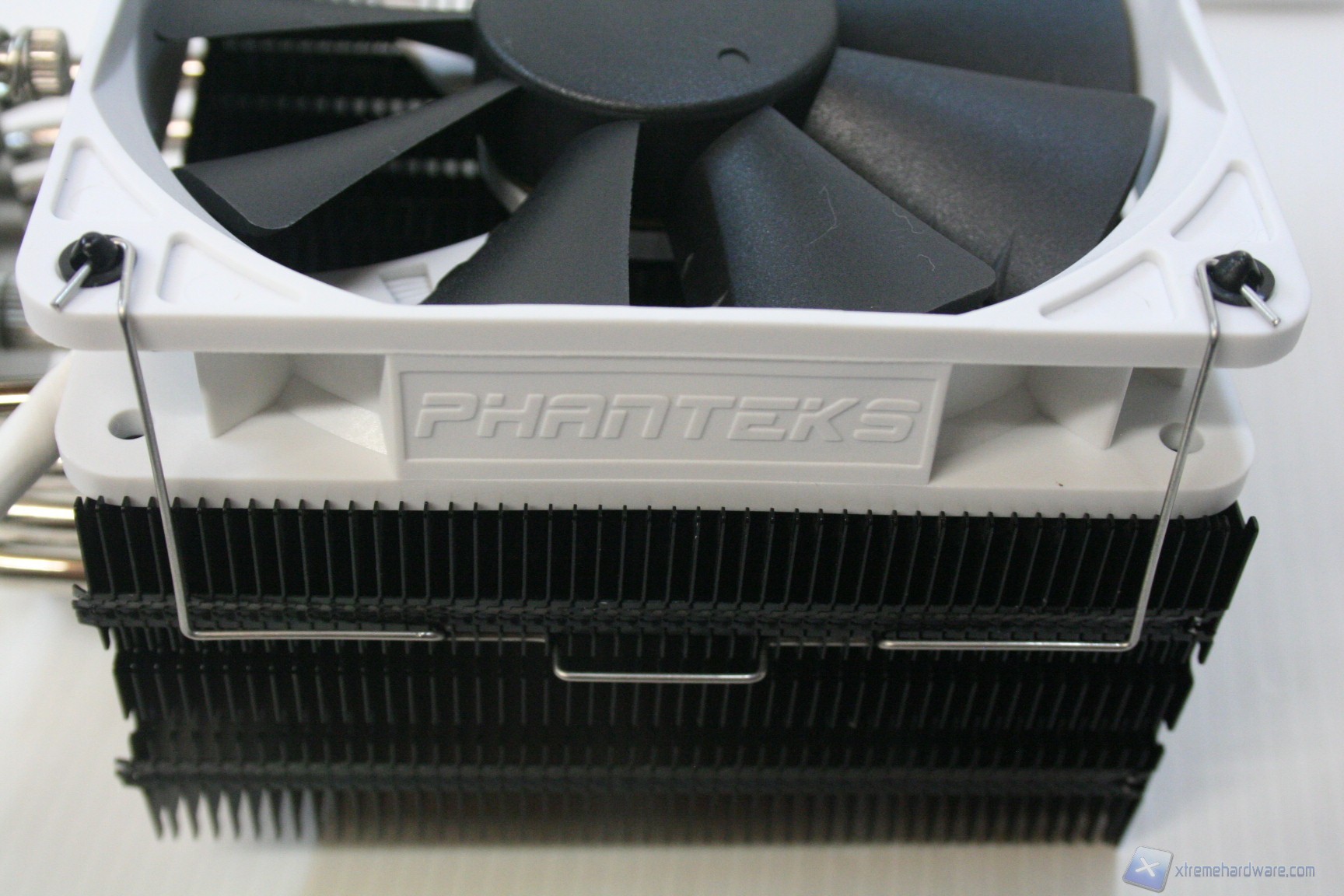

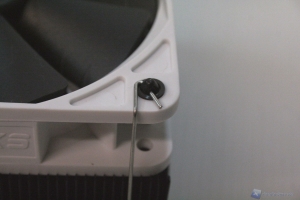

- montare le ventole e far partire il sistema, tenendo sotto controllo le temperature
Sarebbe il caso di ricontrollare l’impronta della testa termica, ma se viene applicato uno strato sottile non ci sarà nessun problema. Il sistema di ritenzione è decisamente molto stabile ed è anche possibile aumentare leggermente la pressione sulla scheda madre.

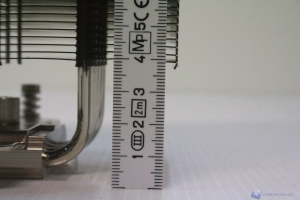

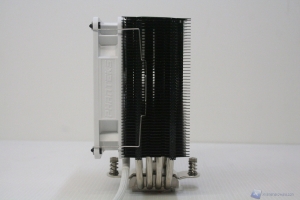

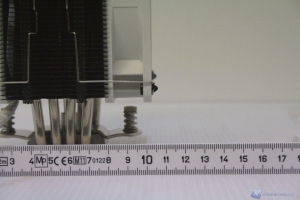

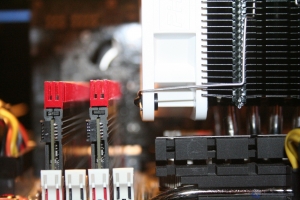

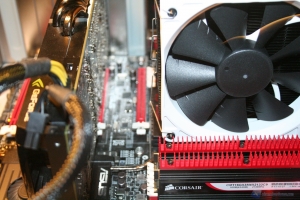

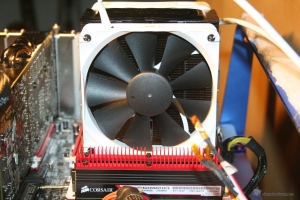

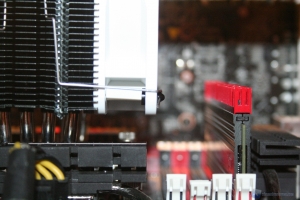

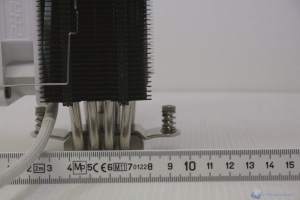

La compatibilità è garantita con tutte le schede madri e con tutte le RAM, ad elevato e basso profilo.. Mostriamo le fotografie dirette della zona intorno al socket con dissipatore installato.

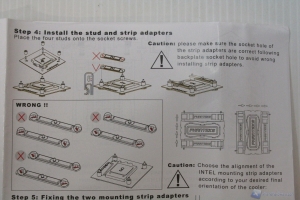

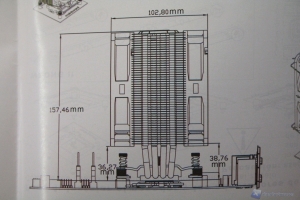

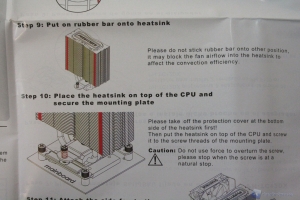

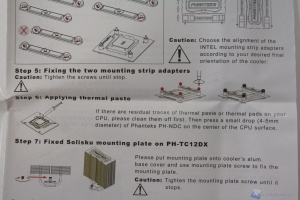

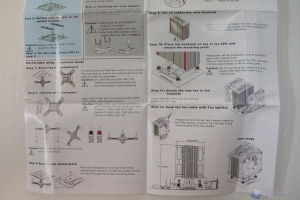

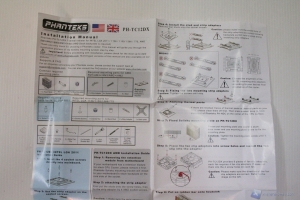

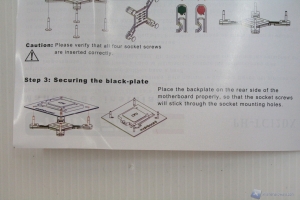

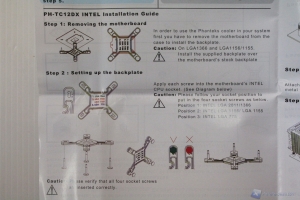

Mostriamo inoltre le foto del manuale:
